案例分享丨MLCC陶瓷电容器介电温谱测试

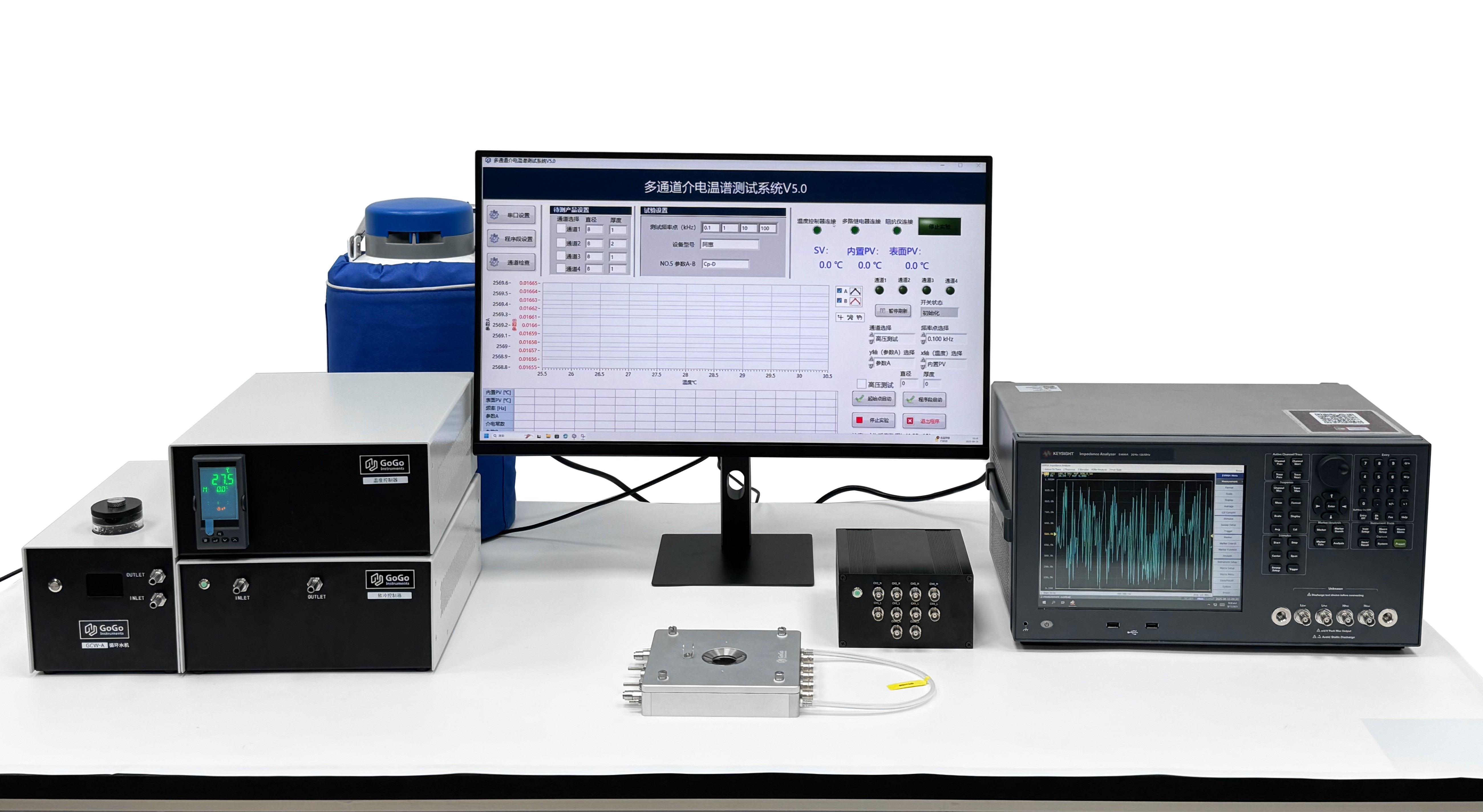

1.ECH600 探针冷热台

2.温度控制器

3.致冷控制器

4.循环水机

5.信号切换器

6.液氮罐

7.上位机

8.Keysight E4990A

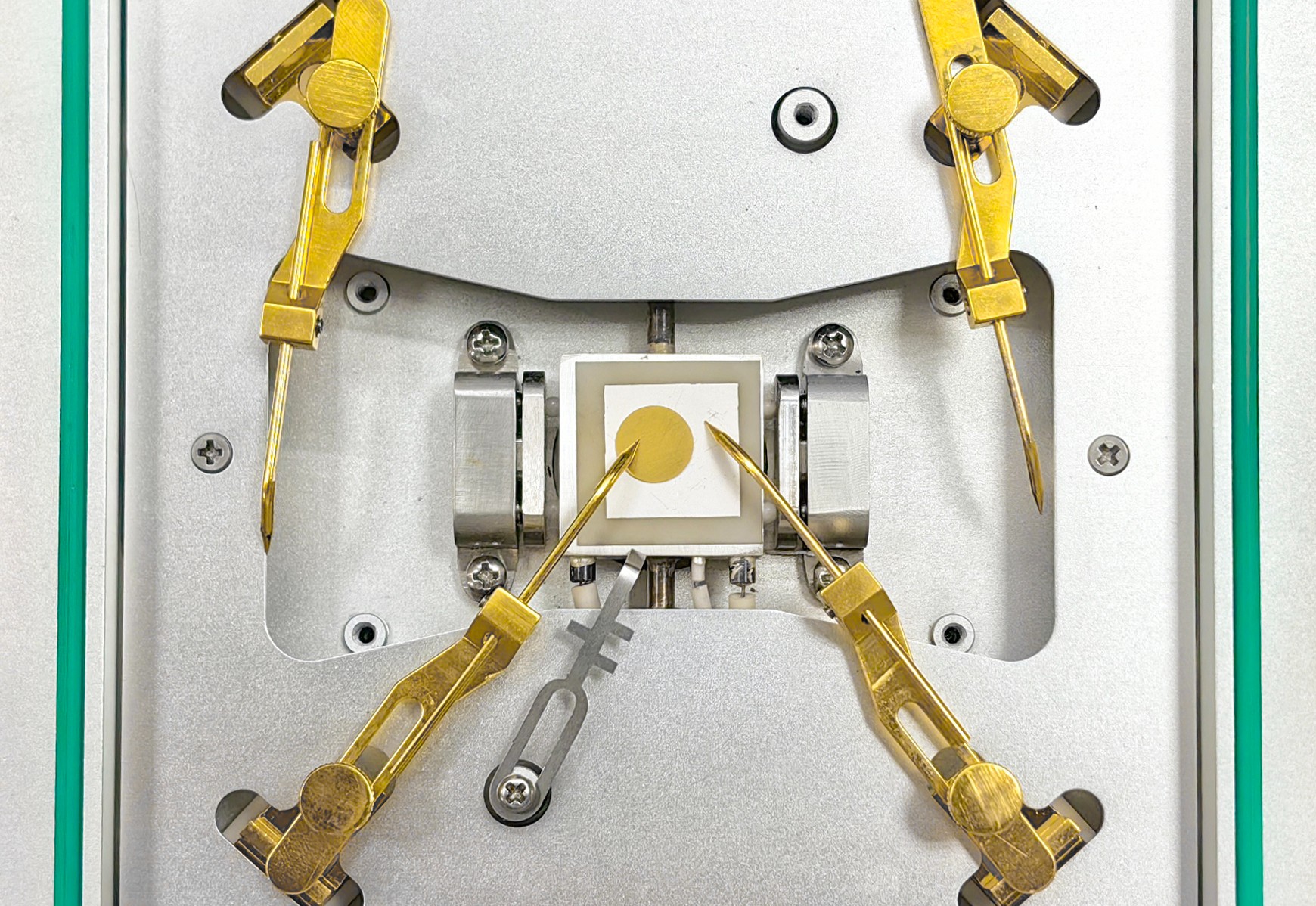

使用平行板电容法，将样品置于放有陶瓷烧银片的可精准控温的载样台上，一个探针接触样品上电极，另一探针与陶瓷烧银片的烧银层接触，从而与样品下电极导通，进而测量样品电容。测试前，需测量样品尺寸，输入到软件中，这样就能自动计算样品在不同温度下的介电常数。

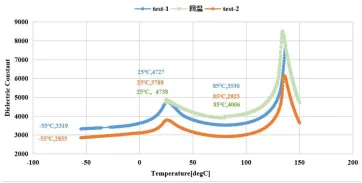

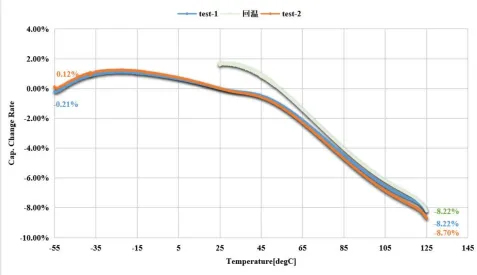

陶瓷圆片 A-BT

TCC重复性好，不同轮次曲线差异较小；

Dk及Df的初测、回温、二测变化趋势一致，数据差异小；

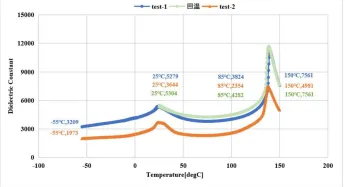

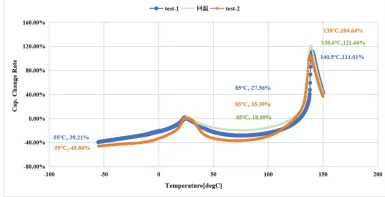

陶瓷圆片 B-BT

TCC重复性较好，不同测试轮次曲线差异较小；

Dk的变化趋势一致；

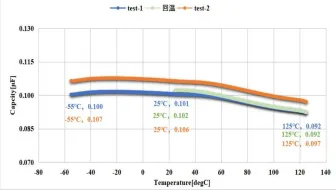

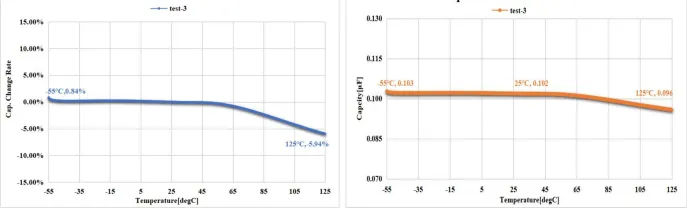

MLCC产品

TCC多次测试吻合程度较好，变化率在±15%内；

Cp测试纸在0.085μF~0.115μF，相同温度的测试值二测与一测差异在7%以内；

0.5V测试条件下表现与标称符合。

1.陶瓷圆片与MLCC产品的测试结果可达要求，TCC、Dk、Df测试结果与已测数据较为一致。

2.温控精度在±0.1℃，在3℃/min的升温速率下，同一温度4个频率采样的实际采样温差＜0.2℃，同一品类相邻温差≤0.2℃，与配置单标值一致，控温、温度检测准确。

▲ 搭配同慧TH2838
